產品說明
銅母線是一種由銅材質制成的矩形截面排狀導體，在電力系統中用于匯集、分配和傳輸電能的核心導電部件，主要作用是實現不同電路間的電能傳遞。
產品信息 | |
產品系列 | DNTM1 |
產品類型 | 標準銅母線 |
產品材料 | T2紫銅 |
適用系統 | 60mm、100mm、185mm |
訂貨編號 | DN51140、DN51204、DN51623、DN51624、DN51625、 DN51389、DN51390、DN51391、DN51392、DN51393、 DN51394 |
電流負荷能力 (母線溫度65℃) (A) | 360、520、630 |
截面積 (mm2) | 120、200、300 |
產品尺寸 寬×厚 (mm) | 12×10、20×10、30×10 |
產品尺寸 長 (mm) | 590、790、2400、3600 |
參考標準 | - |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
適用條件
母線系統 60 mm
母線系統 100 mm
母線系統 185 mm
產品優勢
免預處理，精簡操作流程
物理屏障，隔絕腐蝕物質

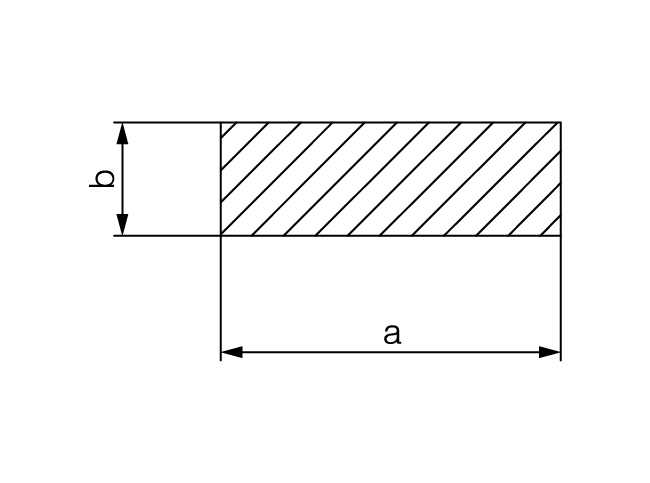

尺寸圖
訂貨號及對應型號規格
a表示母線的寬度，b表示母線的厚度，L表示母線的長度
DN51140：a=20mm，b=10mm，L=3600mm；
DN51204：a=30mm，b=10mm，L=3600mm；
DN51623：a=12mm，b=10mm，L=2400mm；
DN51624：a=20mm，b=10mm，L=2400mm；
DN51625：a=30mm，b=10mm，L=2400mm；
DN51389：a=12mm，b=10mm，L=790mm；
DN51390：a=12mm，b=10mm，L=590mm；
DN51391：a=20mm，b=10mm，L=790mm；
DN51392：a=20mm，b=10mm，L=590mm；
DN51393：a=30mm，b=10mm，L=790mm；
DN51394：a=30mm，b=10mm，L=590mm；
在此基礎上，我們還可以根據需求，按照圖紙進行切割定制。
